Как предотвратить гидроудар в противопожарных трубопроводах

Проблема разрыва трубопровода в противопожарных системах, к сожалению, возникает довольно часто. Это неудивительно, потому что при внезапном изменении скорости потока жидкости происходит резкий скачок давления в трубопроводе, который называется гидроударом. Этому могут способствовать различные факторы: резкое закрытие или открытие запорного элемента, пуск или остановка насоса. Как предотвратить гидроудар в противопожарных трубопроводах?

Скачок давления может значительно превысить 50 бар (5 МПа) и, конечно, создает реальную угрозу повреждения, вплоть до разрушения, трубопроводов и оборудования.
Разрушения от гидроудара в пожарном трубопроводе

Как правило, максимально допустимое рабочее давление в большинстве систем противопожарной защиты достигает 12 бар (1,2 МПа). Увеличение давления при гидроударе, более, чем в 4 раза, ведет к разрыву кранов, труб.

Как избежать гидроудара в пожарном трубопроводе?

Оборудование противопожарной системы недешевое, поэтому сохранить его в целостности, заставить функционировать без сбоев, помогут решения BERMAD в сфере контроля давления (израильской компании, завоевавшей мировое лидерство).

Спешим обрадовать, что представляем 4 наиболее эффективных метода для избежания гидроудара.

1. Антипомпажный насосный узел управления BERMAD FP 730-48-BL

Это запатентованное устройство является нормально открытым перепускным узлом управления для работы даже в морской среде. Имеет специально разработанные клапаны из сплава никеля-алюминия-бронзы.

При первичном заполнении сухого водопровода узел эффективно сбрасывает большие объемы воздуха, сглаживая чрезмерное сопротивление и предотвращая всплеск давления, не допуская выше 12 Атм.

Принцип работы: как только давление повышается до 1 — 1,5 Атм, узел закрывается и переходит в режим сбросного-предохранительного клапана. При резком всплеске давления из-за резкого изменения скорости потока, клапан открывается и сбрасывает избыток давления.

Дополнительное преимущество — повышение скорости подачи воды к АУП (автоматической установке пожаротушения) объекта.
Перепускной узел управления BERMAD FP 730-48-BL

 2. Узел управления насосом с функцией обратного клапана модель BERMAD FP 42T-20

Подходит для большинства типов насосов, предотвращает гидроудар во время запуска основного насоса, обеспечивает равномерный рост напора в питающем трубопроводе, выполняет функцию узла контроля давления (запорно-редукционного типа), не позволяя давлению подняться выше 6 Атм. Функция обратного клапана защищает основной насос от противотока при его отключении.
BERMAD FP 42T-20 для защиты от гидроудара

3. Контроль скорости срабатывания запорной арматуры

Узлы управления Бермад могут иметь встроенную функцию контроля и контроля скорости срабатывания для избежания гидроудара, который вызывается чрезмерной скоростью открытия пусковых узлов управления в целях снижения инерционности и обеспечения минимального времени подачи ОТВ (огнетушащего вещества).
Узел управления с функцией контроля давления и скорости срабатывания

4. Мембранные баки

Мембранный бак — металлический резервуар с эластичной мембраной внутри по его форме.

Принцип работы: мембрана заполняется водой под давлением. В объем между стенками бака и мембраной нагнетается сжатый воздух, давлением которого можно управлять и регулировать положительные и отрицательные колебания потока воды. Тем самым, при гидроударе, эластичная мембрана, расширяясь, возьмет удар на себя и сведет к минимуму последующий всплеск давления.

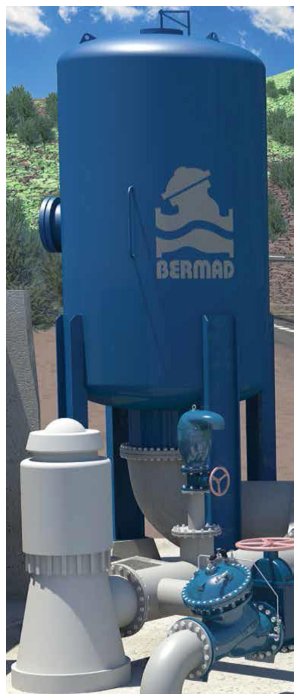

Мембранный бак Бермад
Громоздкие мембранные баки следует подбирать под конкретную установку, после проведения комплексных расчетов проектировщиками. Чтобы в проекте они обязательно отвечали поставленным задачам.

4 варианта решения от гидроудара в пожарном трубопроводе BERMAD — лучшее на сегодня, что можно предложить для эффективной работы противопожарных систем.
